防水胶膜与防水涂料的区别：从材料特性到应用场景的深度解析
2025-09-15

在建筑防水工程领域，防水胶膜与防水涂料作为两大核心材料，其性能差异直接影响工程耐久性与安全性。本文从材料本质、施工工艺、应用场景及技术经济性四个维度展开深度解析，为工程实践提供科学选型依据。

一、材料本质与化学构成差异

（一）防水胶膜：高分子复合结构的物理屏障

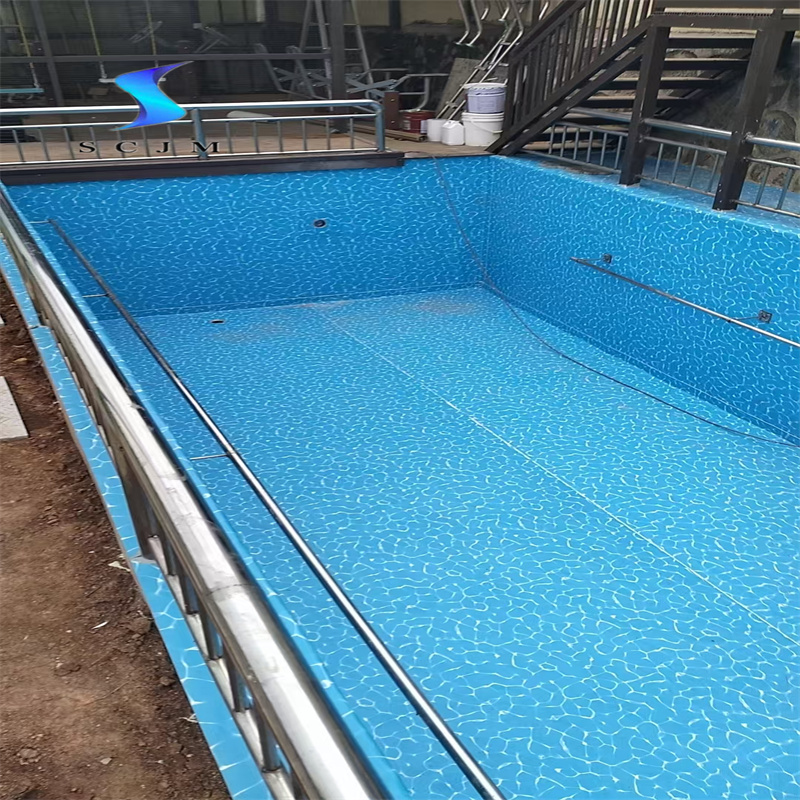

防水胶膜以高分子聚合物（如PVC、EVA、TPO）为基材，通过挤出工艺形成连续片状结构，表面覆有自粘胶层或焊接涂层。以PVC游泳池胶膜为例，其核心成分包含聚氯乙烯树脂、增塑剂及稳定剂，厚度通常为1.2-2.0mm。该材料通过热风焊接或胶粘剂实现无缝拼接，形成物理阻隔层，其抗穿刺强度可达500N以上，能有效抵御钢筋穿刺及砂石磨损。

（二）防水涂料：化学交联的弹性防护层

防水涂料以液态形式存在，主要分为溶剂型、水乳型及反应型三大类。聚氨酯防水涂料通过异氰酸酯与多元醇反应生成弹性体，形成连续涂膜；JS防水涂料则由丙烯酸乳液与水泥基材料复合，兼具柔性涂层与刚性基材的双重特性。以某品牌聚氨酯涂料为例，其拉伸强度可达6MPa，断裂伸长率超过450%，可在-30℃至80℃环境下保持性能稳定。

二、施工工艺与质量控制要点

（一）防水胶膜：标准化机械施工体系

施工流程包含基层处理、胶膜铺设、焊接密封三阶段。以地铁隧道工程为例，采用预铺反粘工艺时，需确保混凝土基面平整度误差≤3mm/2m，胶膜搭接宽度不小于100mm，焊接温度控制在280-320℃。某工程实测数据显示，规范施工下接缝密封强度可达1.8N/mm2，远超传统卷材的0.8N/mm2。

（二）防水涂料：多遍涂刷的厚度控制

施工需遵循"基面处理-节点加强-分层涂刷"标准流程。以屋面防水工程为例，聚氨酯涂料需涂刷2-3遍，总厚度不低于2.0mm，每平方米用量约2.5kg。实测表明，涂层厚度每增加0.5mm，抗渗压力提升0.3MPa。但需注意，溶剂型涂料固化时VOC排放量可达300mg/m3，需通风养护48小时以上。

三、应用场景与技术适配性

（一）防水胶膜的核心应用领域

1. 动态变形结构：在桥梁伸缩缝工程中，EVA胶膜凭借450%断裂伸长率，可适应±50mm位移变形，使用寿命超过20年。

2. 强腐蚀环境：垃圾填埋场采用HDPE胶膜，其耐化学性可抵抗pH3-11的酸碱环境，某工程应用后渗漏率从年均3.2次降至0.1次以下。

3. 快速抢修场景：自粘胶膜在雨季施工时，无需等待基层干燥，单日施工面积可达1000㎡，较热熔法提升效率30%。

（二）防水涂料的技术优势场景

1. 异形结构防水：在建筑立面转角处，涂料可形成无接缝弹性膜，某项目实测显示，其抗裂性能可覆盖0.5mm微裂缝。

2. 背水面防水：水泥基渗透结晶涂料通过化学催化反应，在混凝土内部生成不溶性结晶体，某地下室工程应用后，潮湿面积减少85%。

3. 环保敏感区域：水性聚氨酯涂料VOC含量≤50g/L，符合GB/T 35468-2017环保标准，可直接用于饮用水池防水。

四、技术经济性综合对比

（一）全生命周期成本分析

以1000㎡地下室防水工程为例：

PVC胶膜方案：材料成本约80元/㎡，施工费35元/㎡，使用寿命50年，年均成本2.3元/㎡。

聚氨酯涂料方案：材料成本45元/㎡，施工费25元/㎡，需每10年翻新，年均成本7元/㎡。

（二）施工效率对比

 胶膜施工：8人班组单日可完成800㎡铺设。

 涂料施工：同等条件下单日完成量约300㎡，且需等待涂层干燥。

五、选型决策模型构建

基于工程实践数据，建立三维选型矩阵：

1. 变形适应维度：动态结构优先选胶膜（伸长率≥400%），静态结构可选涂料（伸长率≥200%）。

2. 环境腐蚀维度：pH值＜3或＞11环境必须采用HDPE胶膜，中等腐蚀环境可选改性沥青涂料。

3. 工期要求维度：紧急抢修工程推荐自粘胶膜，常规工程可选用快凝型涂料。

 结语

防水胶膜与防水涂料的技术差异本质源于材料科学原理的分野：前者通过物理阻隔实现防水，后者依赖化学交联形成防护层。在《建筑与市政工程防水通用规范》实施背景下，工程选型需综合考虑结构变形、环境侵蚀、施工条件及全生命周期成本四大要素。实践表明，在地铁隧道、垃圾填埋场等动态高腐蚀场景，高分子胶膜具有不可替代性；而在建筑立面、室内厨卫等静态环境，高性能防水涂料仍是性价比优解。
